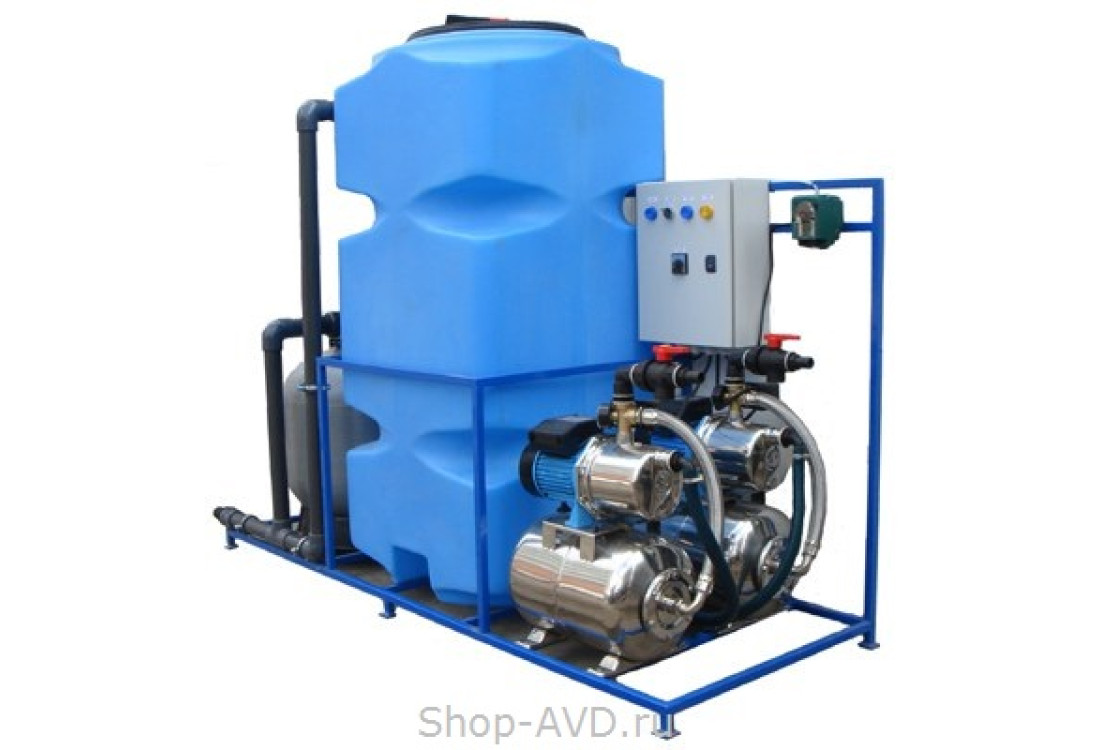

АРОС-4

Описание

Краткое описание:
Установка АРОС предназначена для очистки сточных вод от автомобильных моек, как автоматических, так и ручных моющих аппаратов высокого давления.
Применение данной установки позволяет экономить до 87% воды за счет ее очистки и повторного применения.
Установка, помимо очистки воды, удаляет неприятные запахи, вызванные наличием бактерий в воде. Очищенную воду рекомендуется использовать при предварительном и основном процессах мойки с последующим ополаскиванием автомобиля чистой водой.
На базе этой установки возможно конструирование многопостовых моющих систем.

Предварительная очистка воды:
Предварительная очистка воды должна производиться в специальных резервуарах – грязеотстойниках.
Грязеотстойники не входят в комплектацию установки. Размеры грязеотстойников определяются в процессе проектирования моечных постов с учетом рекомендаций производителя или поставщика оборудования.

Условия эксплуатации:
Система устанавливается в отапливаемом помещении. Измерительные приборы и электрические шкафы должны быть защищены от воды и попадания водяных брызг.
Температура окружающей среды, град +5 ... 50.
Влажность воздуха мах 90%.

Система отстоя воды.
Схема процесса:

Описание функции установки.
Из насосного отстойника вода подается погружным насосом сначала в песочно-гравийную фильтрующую колонну, где происходит очистка сточных вод от механических примесей, а затем в фильтрующую колону с сорбентом, где производиться доочистка от нефтепродуктов. Далее вода поступает резервуар для хранения воды, предназначенной для мойки автомобилей.
Для уничтожения микробов в воде и во избежание раздражения от запаха в системе предусмотрен бачок для химии, из которого химия добавляется в воду через электромагнитный клапан автоматически (опция).
Контроль уровня воды в резервуаре, включение насосов производится с помощью системы автоматики.
Погружной насос служит для подачи воды из насосного отстойника в фильтрующую колонну. Насос подвешивается с помощью троса и специального держателя в насосном отстойнике. С помощью гибкого шланга, муфт и переходников погружной насос соединяется с трубопроводом в соответствии со схемой водоснабжения.
Включение насоса производится по команде от системы управления, расположенной в распределительном шкафу. В качестве датчика сухого хода, как правило, используется поплавковый выключатель.

Состав и компоненты установки:
- Опорная рама (1 шт).
- Гравийно-песчаная фильтрующая колонна с системой обратной промывки (1 шт).
- Поплавки (2 шт).
- Погружной насос (1шт).
- Резервуар для хранения очищенной воды (1 шт).
- Электрический шкаф (1 шт).
- Прочная рама, окрашенная порошковой краской.
- Кварцевый песок (2-4 мешка).
- Модуль повышения давления JEELEX (Россия) (2 шт).



Дополнительные технические характеристики:
Степень очистки – 85%.
Взвешенные вещества - 30 мг/л.
Нефтепродукты - 15 мг/л.
Показатель pH - 7.0-7.5.
Биологическое потребление кислорода - 80 мг/л
Температурные условия: +5...50 град. С
Вес сухой/залитый - 165/665 кг.
Минимальная площадь для монтажа очистной установки - 2 кв. м.

Комплект поставки:
- Установка очистки воды АРОС-4, в сборе.
- Рама окрашенная порошковой краской, 1 шт.
- Электрический шкаф, 1 шт.
- Дозирующий насос, 1 шт.
- Автоматический насос из нержавейки JEELEX (Россия) (модуль повышения давления 2x24 литра), 2 шт.
- Погружной насос (нержавеющая сталь), 1 шт.
- Фильтрующий элемент насыпной (песчано-гравийная колонна 100 кг), 1 шт.
- Фильтровальный материал (кварцевый песок 2-х фракционный), 75 кг.
- Буферная емкость из ударопрочного пластика (объём 500 л), 1 шт.
- 3-х позиционный кран (чистая/оборотная вода), 1 шт.
- Фильтр тонкой очистки, 1шт.
- Руководство по эксплуатации, 1 шт.
- Паспорт, 1 комплект.
- Сертификат, 1 комплект.

Дополнительная комплектация:
- Картриджный фильтр тонкой очистки, 1шт.
- Буферная емкость, объём 500 л.
- Поверхностный отстойник.
- Модуль повышения давления.

Обратите внимание:
* Возможна поставка данной системы очистки и рециркуляции воды с насосами немецкого производства Grundfos (Грюндфос). Стоимость АРОС-4 с насосами Grundfos (Грюндфос) – 220 000 рублей.
* Возможна поставка данной системы очистки и рециркуляции воды с дополнительным картриджным фильтром тонкой очистки воды.
Стоимость АРОС-4.1 с насосами Jeelex (Джилекс) и картриджным фильтром – 164 500 рублей.
Стоимость АРОС-4.1 с насосами Grundfos (Грюндфос) и картриджным фильтром – 240 000 рублей.
* Комплектация очистных сооружений может быть изменена по желанию заказчика. Возможна установка различных накопительных ёмкостей, фильтрующих элементов, комплектация другими насосами эконом-класса или более дорогими промышленными.
